Specially designed for steam and industrial fluids

專為蒸汽及工業流體設計

提供靈活的控制閥解決方案!

精準控制,盡在掌握 !

  • YE200MX 電動先導籠式調節閥
  • YE200MX 電動先導籠式調節閥

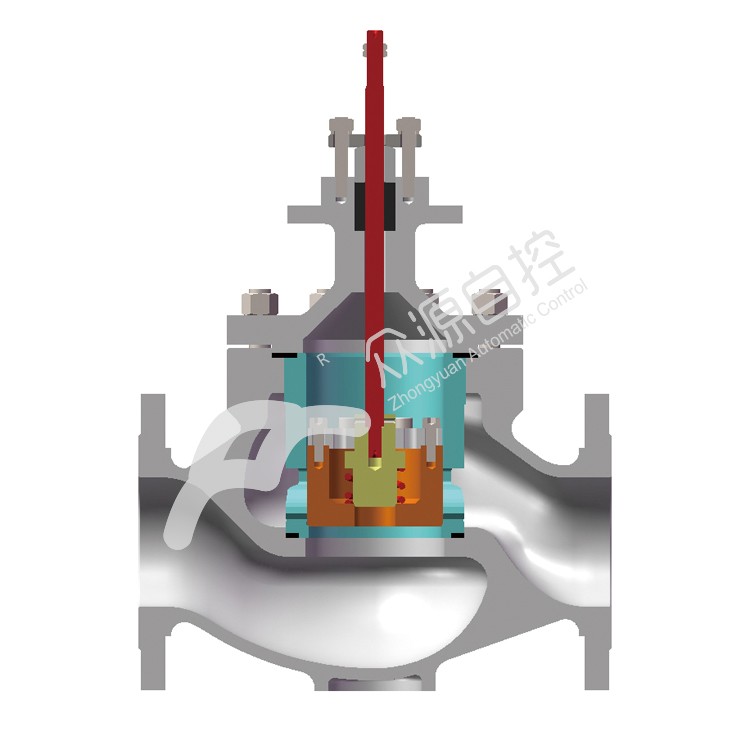

YE200MX 電動先導籠式調節閥

·閥體流道呈S型,設有導流翼,使其壓降損失小,流量大,可調范圍廣,流量特性精度高

·在普通籠式調節閥基礎上新增了先導閥芯來實現小開度調節,使得閥門整體調節能力得到提高

·密封效果好,切斷能力強,可作放空切斷閥使用

·容量大、動態穩定性優良、適合荷刻工況條件

·配用電動執行機構,結構緊湊、體積小、輸出力大

獲取報價
咨詢客服

產品詳情

流體掌控間,眾源展非凡

  • 產品特點
  • 應用標準
  • 選擇閥體部件
  • 結構型式
  • 主要性能指標
  • 產品特點

    閥體流道呈S型,設有導流翼,使其壓降損失小,流量大, 可調范圍廣,流量特性精度高

    在普通籠式調節閥基礎上新增了先導閥芯來實現小開度調節, 使得閥門整體調節能力得到提高

    密封效果好,切斷能力強,可作放空切斷閥使用

    容量大、動態穩定性優良、適合荷刻工況條件

    配用電動執行機構,結構緊湊、體積小、輸出力大


  • 應用標準


    中國標準
    Chinese Standard
    美國標準
    American Standard
    質量保證Quality assuranceISO9001 TS2710J59ISO9001
    設計制造design and manufactureGB12224-2005ASME B16.34
    法蘭標準flange standardGB9113,GB9124.1 HG20592-2009ASME B16.5
    結構長度length of structureGB/T17213.3ASME B16.10 ISA S75.03
    檢驗和試驗標準inspection and test standardGB/T4213-2008ANSI FCI70-2 IEC60534-2-1


  • 選擇閥體部件

    公稱通徑DNmm40506580100125150
    inch1.522.53456
    公稱通徑DNmm200250300350400450500
    inch8101214161820
    公稱壓力 PNPN16、25、40、64、100、150、260、320、420
    ANSICL150、CL300、CL600、900、1500、2500
    連接形式 Connect-法蘭式Flanged:RF、RJ、TG、MFM
    焊接式Welding:sW (40-50); SW(50-600)
    形式
    type
    直通鑄造球型閥,壓力平衡閥芯
    Through-type casting ball valve,Pressure Balanced Plug
    壓蓋形式 Gland螺栓壓緊式bolt clamp
    ★上閥蓋
    溫度范圍
    Bonnet
    temp-
    標準型-17~+230℃
    散熱片型(G)-45~-17℃,+230~+566℃
    伸長型(D)-196~-45℃
    波紋管密封型(W)-45~+350℃
    填料
    Packing
    聚四氟乙烯V形填料聚四氟乙烯碳纖維柔性石墨Teflon V-ring, Teflon fiber,,Grafoil
    墊圈
    Gasket
    金屬纏繞石墨墊、金屬鋸齒型(316)
    matel wound graphite Gasket、Grooved metal gasket
    表面涂層
    Painting
    color
    淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時,均不加涂層。Light curry(Epoxy resin group) is standard. In the case
    of stainless steel body, no
    painting is standard.

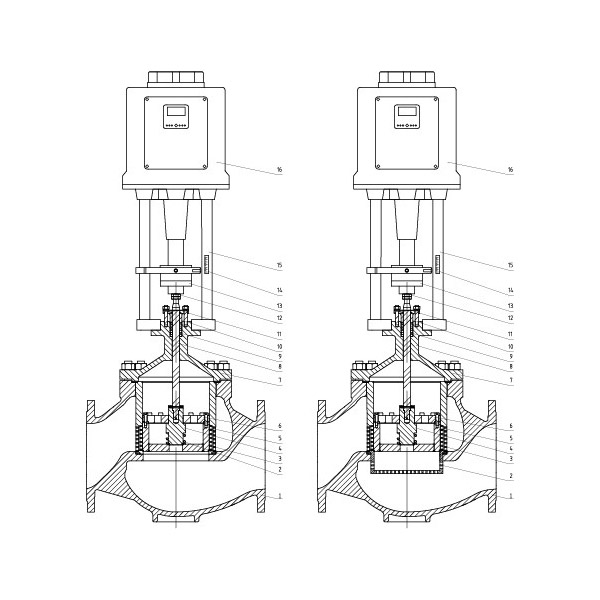

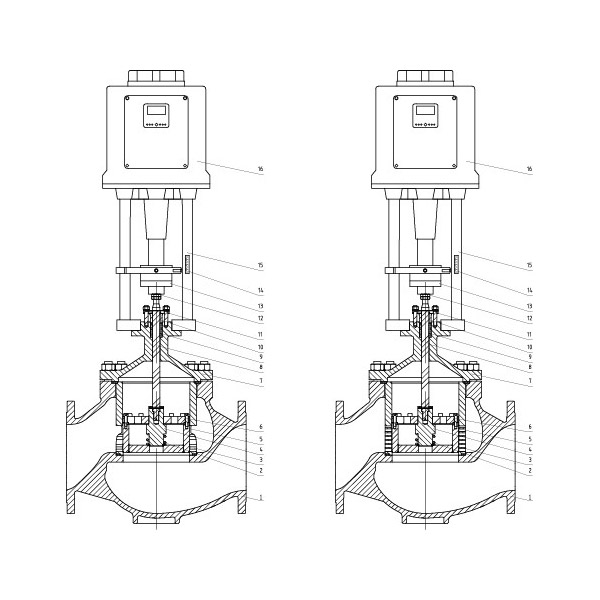

  • 結構型式

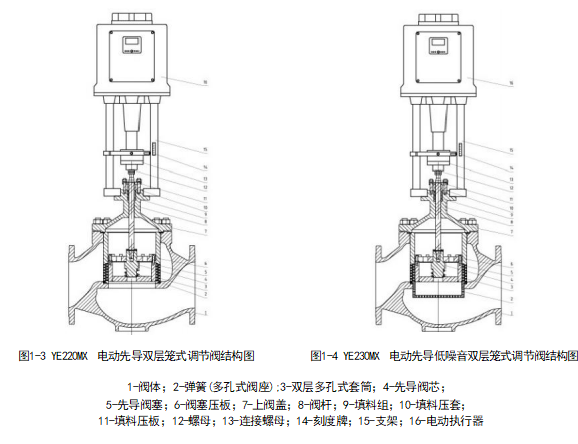

    下載 (5).png

    下載 (6).png

  • 主要性能指標

    CV值及額定行程
    CV value and rated stroke
    高容量閥芯;高精度流量特性閥芯
    High capacity plug ; High accuracy flow characteristic plug

    流量特性
    Flow characteristics
    金屬閥座
    Metal seat ring
    高容量
    high capacity
    等百分比特性(%)和線性特性(L)
    Equal percentage character (%) and linear character (L)
    金屬閥座
    Metal seat ring
    高精度
    high accuracy
    等百分比特性(%)和線性特性(L)
    Equal percentage character (%)and linear character (L)
    可調范圍
    Adjustable range
    50:1
    泄漏等級
    Leakage level
    硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V
    基本誤差
    Fundamenta l error
    標準型:±1.5%;伸長型:±2.5%
    回差Backlash標準型:±1.5%;伸長型:±2.5%
    死區Dead zone標準型:±0.6%;伸長型:±1%
    始終點偏差
    Start point deviation
    ±2%
    額定行程偏差
    Rated travel deviation
    ±2%
